文件:nodemcu-v3-ch340-sch.pdf

资源介绍:

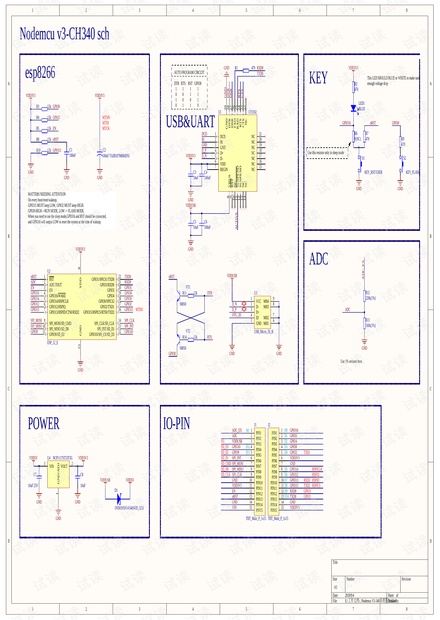

ESP8266 NodeMCU 是一款基于 ESP8266 芯片的开源硬件平台，常用于物联网（IoT）项目。NodeMCU v3 版本引入了 CH340 USB 转串口芯片，方便用户通过 USB 接口与电脑进行通信，进行固件升级和数据传输。在原理图中，我们可以看到以下几个关键部分： 1. **GPIOs（通用输入/输出）**: ESP8266 提供了多个 GPIO 引脚，如 GPIO0、GPIO2 和 GPIO15 等，这些引脚可以配置为输入或输出，用于控制外部设备或接收外部信号。其中，GPIO15 在启动/复位/唤醒时必须保持低电平，GPIO2 必须保持高电平，而 GPIO0 的高低电平状态决定了设备运行模式（高：运行模式，低：编程模式）。 2. **睡眠模式**: 如果需要使用睡眠模式，GPIO16 应与 RST 连接。当唤醒时，GPIO16 输出低电平以重置系统。 3. **电源管理**: 电路中包括电容 C1（100nF）、C2（100uF）等，用于滤波和稳定电源。VDD3V3 代表 3.3V 电源，VDD5V 代表 5V 电源，VDDUSB 代表来自 USB 的电源。 4. **USB & UART**: U1（CP2102）是 USB 转 UART 模块，用于通过 USB 接口与电脑进行通信。DTR、RTS、DTR、CTS、RXD 和 TXD 是 UART 通信的控制和数据线。 5. **CH340**: U3（CH340）是 USB 转串口芯片，它将 USB 信号转换为 TTL 电平的串口信号，便于与 ESP8266 进行通信。 6. **SPI 接口**: SPI 接口由 MOSI（SPI_MOSI）、MISO（SPI_MISO）、SCK（SPI_CLK）和 SS（SPI_CS）组成，用于高速数据传输，例如连接 SD 卡或其他 SPI 设备。 7. **ADC（模拟数字转换器）**: ESP8266 有一个内置的 ADC 引脚，可以读取模拟信号并转换为数字值。 8. **RESET 电路**: 包括 R1、R3、R4、R5 和 R8（均为 12kΩ 电阻）等，用于控制 ESP8266 的复位操作。 9. **自动编程电路**: 这部分电路与 DTR、RTS、GPIO0 和 RST 相关，用于通过 USB 自动进入编程模式。 10. **UART 接口**: 包括 TXD0、RXD0、TXD1、RXD1、TXD2 和 RXD2，支持多个串行通信接口，增强设备通信能力。 11. **GPIO 扩展**: 如 GPIO3、GPIO4、GPIO5 等，可以连接到各种外设，实现不同功能。 12. **J1 和 J2**: 两个 1x15 针插孔，用于扩展连接其他模块或设备。 ESP8266 NodeMCU 的设计使得开发者能够轻松地利用其强大的无线连接和处理能力，构建各种 IoT 应用，如智能家居、远程传感器监控等。通过了解原理图，开发者可以更好地理解硬件工作方式，从而更有效地利用 ESP8266 NodeMCU 的所有功能。
